Z5050立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上，主軸箱固定在圓立柱上方，其位置處于機床的上方。工作臺套裝在托架上，托架套裝在圓立柱中間，圓立柱安裝在底座上。

   本機床具有鉆孔、擴孔、鉸孔、攻絲、锪平面、銑削等加工功能，還能通過配置特殊附件擴展加工功能和使用范圍，是一種用途廣泛的多功能萬能性機床。因此它不僅適用于零件加工車間，亦適用于機修車間的使用。  機床的工作臺托架既可沿立柱作上下升降，又可繞立柱作±1800 轉動， 工作臺在托架中也可作±1800轉動。且與托架座在橫向平面內也可作±450 轉動。

   加工前，須先調整工件在工作臺上的位置，使被加工孔中心線對準刀具軸線。加工時，工件固定不動，主軸在套筒中旋轉并與套筒一起作軸向進給。工作臺和主軸箱可沿立柱導軌調整位置，以適應不同高度的工件。
Z5050立式鉆床如何搬運？

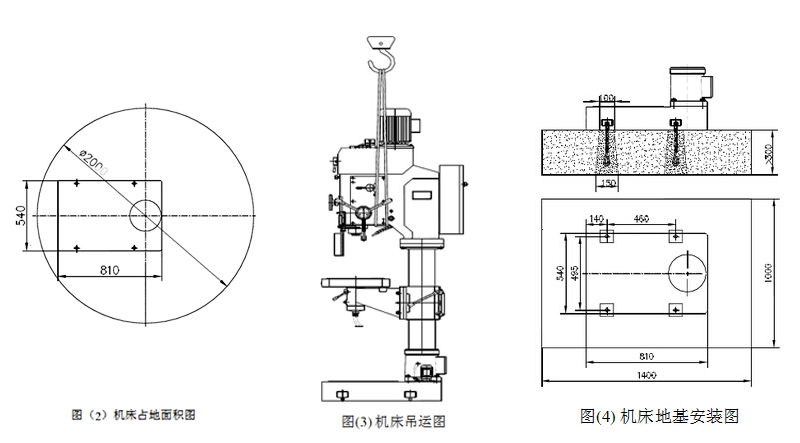

   搬運時必須注意箱外標志，不得側放和碰撞。因包裝箱底面面積較小而高度較高，盡可能不要用鋼管滾動法移位，推薦用吊車（行車）吊運或叉車叉運。開箱時按裝箱單檢查、清點機件是否齊全。拆箱后用吊車吊運機床的正確方法參見圖（3），為了避免繩索磨損機床表面，應在繩索與機床表面接觸處墊以軟性物。
Z5050立式鉆床如何打地基和安裝？
   機床的占地面積是以工作臺繞圓立柱回轉一周形成的圓面積，其直徑約為φ2000mm，如圖（2）所示。具體尺寸可參照用戶加工的對象和實際情況確定。機床地基的深度按當地的土壤情況決定，提供圖（4）上的尺寸作參考。機床安裝過程中，先將地腳螺栓按機床底座螺栓孔的正確位置，埋入水泥地基內，待水泥完全凝固后將機床放在地基上，再均勻地擰緊地腳螺栓，在擰緊的同時，須用水平儀校正底座縱、橫向水平。





1) 開箱驗收時，若發現主機、附件與裝箱單不符時，請即與經銷商聯系。
2) 在安裝、調試、使用本機床前，務必仔細閱讀本說明書。安裝后，請將立柱表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。
3) 將主電機裝在主軸箱上，確保電機上的齒輪與變速箱中齒輪正確嚙合，并用4個M14×35的六角頭螺栓緊固。然后將電機的電纜線插頭插在位于電柜上面的插座上，并且鎖緊防松螺母。
4) 本機床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。
5) 接通電源前，請先檢查電源接地線是否可靠，線徑是否符合要求。檢查機床相序是否正確。檢查行程限位開關是否可靠。檢查各操作按鈕是否正確動作，急停按鈕是否動作可靠。
6) 安裝并檢查無誤，再由低到高逐擋變速進行空運轉操作，若無異常現象方可進行加工。
7) 機床出現故障或發生危及人身安全的意外情況時，應首先按急停按鈕(急停按鈕在主軸箱左側)停機，然后關斷總電源開關，故障不解除，危險不排除，不準重新送電。
8) 嚴禁用戶隨意增大保險絲的容量。
9) 電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查，嚴禁接觸帶電體。
10) 請按說明書上潤滑的規定，對機床各部位注油潤滑，否則可能研傷導軌或機件。
11) 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。  12) 鉆削過程中不可用手清除鐵屑和觸摸鉆頭，觀察鉆削情況時頭部與鉆頭務必保持0.5米以上距離，否則會危及人身安全。
13) 使用該機床的操作者一律不準戴手套，女同志一律要戴安全帽（將長發包住），否則易發生人身事故。

14) 嚴禁在機床連續運轉過程中變換主軸轉速和主軸進給量，變速時必須先停車再點動變速！
15) 操作者注意，根據被加工材質及鉆頭直徑不同，應合理選擇轉速與進給量，否則易造成機床損壞。機床的進給抗力不得超過11.5kN。

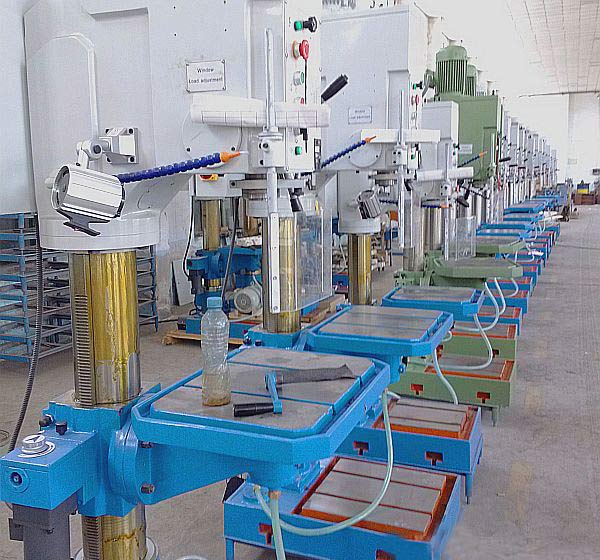

  下圖是Z5050立式鉆床車間實拍圖：

    在使用鉆床工作時，經常會發生機床工作燈不亮的現象，其實，所有鉆床設備工作燈不亮的原因基本都相同。就拿立式鉆床來講，設備工作燈不亮的原因有以下幾種情況，例如設備的電壓低導致的，工作燈不亮的常見故障主要有：變壓器線圈斷線，電阻絲被熔斷，開關閉合效果不好燈座與燈管接觸效果欠佳等原因。當立式鉆床工作燈不亮時，首先需要用設備萬用表對變壓器進行測量看電壓是否穩定在恒定，若電壓測量為零，應該查看引出線松脫落或熔斷。將引出的線頭拉出壓緊，查看熔斷器是否良好。如果出現故障應該立即替換，而且需要替換同標準的熔絲，查看線路有無短路現象。用萬用表查看電路開關，并進行開關是否閉合牢靠。在開關閉合不能正常使用的狀態下，應該查看低壓燈座接線處時候有松動或燒壞，電源連接是否正確，如果需要重新接線的情況需要先把燈泡取出。用試電筆把燈座的內線向外勾出一些。使得燈座和燈泡能夠完全接觸。燈泡熔斷絲需要替換時需要先行斷電進行操作。如果用萬用電表測出電阻和燈泡電阻不正常需要及時更換燈泡。以上便是立式鉆床工作燈不亮的常見情況及分析方法。
